低温空气源热泵机组类型及配套系统示例

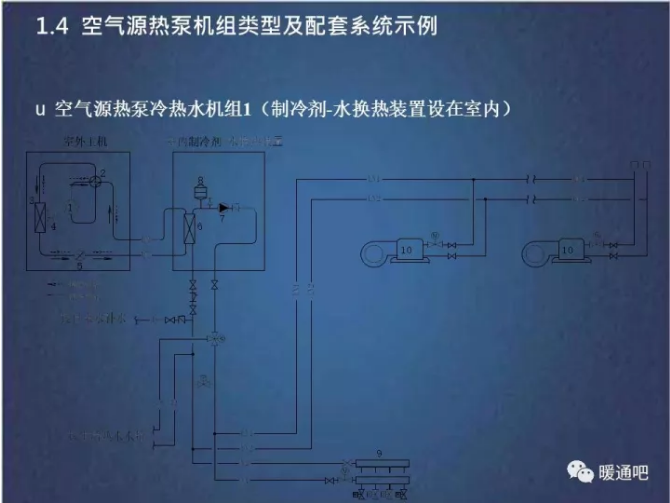

U空气源热泵冷热水机组1(制冷剂-水换热装置设在室内)

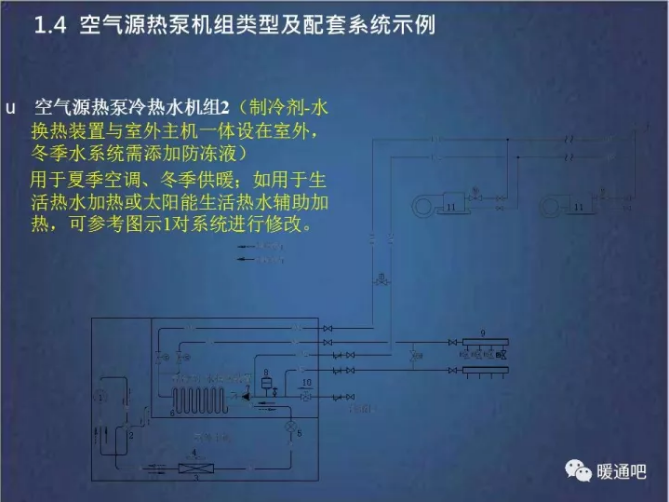

U空气源热泵冷热水机组2（制冷剂-水换热装置与室外主机一体设在室外，冬季水系统需添加防冻液）用于夏季空调、冬季供暖;如用于生活热水加热或太阳能生活热水辅助加热，可参考图示1对系统进行修改。

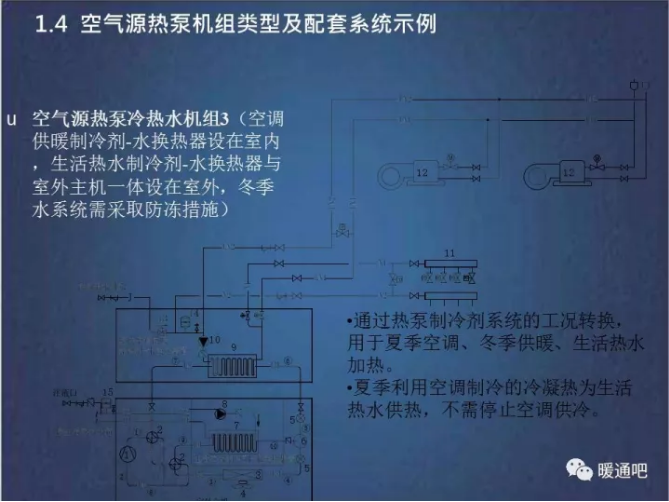

U空气源热泵冷水机组3（空调供暖制冷剂-水换热器设在室内，生活热水制冷剂-水换热器与室外主机一体设在室外，冬季水系统需采取防冻措施）

-通过热泵制冷剂系统的工况转换，用于夏季空调、冬季供暖、生活热水加热。

-夏季利用空调制冷的冷凝热为生活热水供热，不需停止空调供冷。

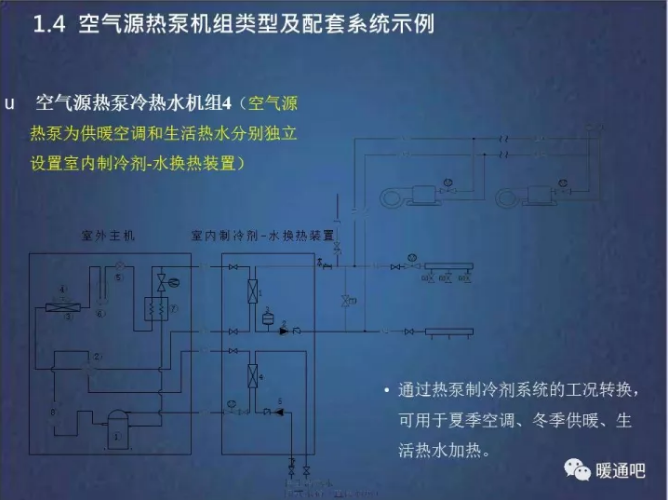

U空气源热泵冷热水机组4（空气源热泵为供暖空调和生活热水分别独立设置室内制冷剂-水换热装置）

-通过热泵制冷剂系统的工况转换，可用于夏季空调、冬季供暖、生活热水加热。

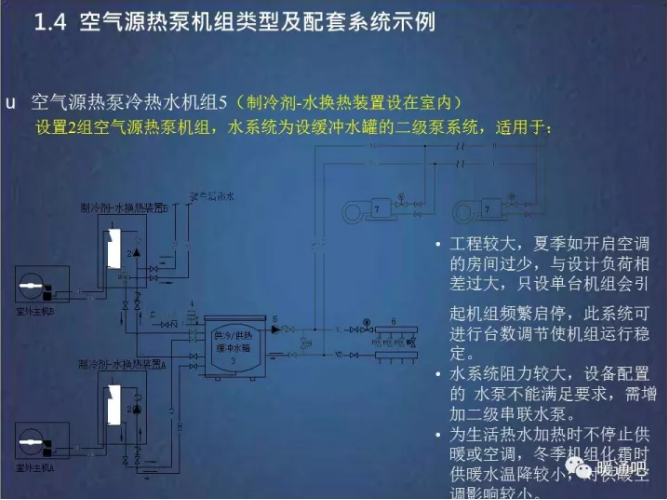

U空气源热泵冷热水机组5（制冷剂-水换热装置设在室内）设置2组空气源热泵机组，水系统为设缓冲水罐的二级泵系统，适用于：

-工程较大，夏季如开启空调的房间过少，与设计负荷相差过大，只设单台机组会引起机组频繁启停，此系统可进行台数调节使机组运行稳定。

-水系纺阻力较大，设备配置的水泵不能满足要求，需增加二级串联水泵。

-为为生活热水加热时不停止供暖或空调，冬季机组化霜时供暖水温降幅较小，对供暖空调影响较小。

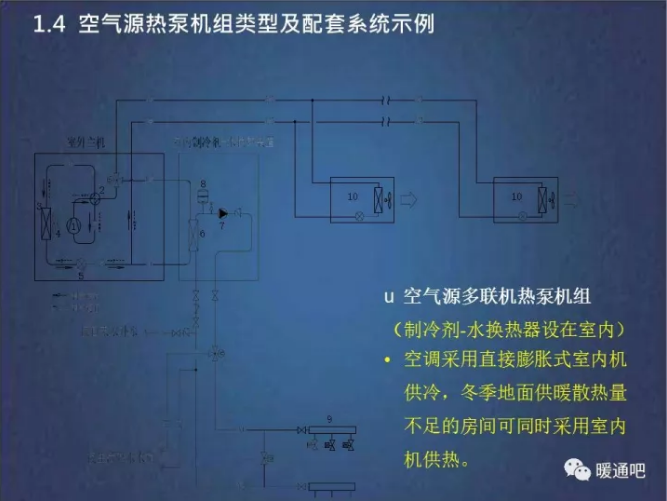

U空气源多联机热泵机组（制冷剂-水换热器设在室内）

-空调采用直接膨胀式室内机供冷，冬季地面供暖散热量不足的房间可同时采用室内机供热。
