空气源热泵热泵地板采暖系统安装分析
随着人民群众物质生活水平的提高，大家对冬季供暖的舒适性及安全性有了新的要求。在集中供暖条件下，不同楼层、不同朝向等因素会造成相当大的室内温差、室温低的住户自然牢骚满腹。在采用燃气为能源的小区和住宅中，其采暖质量毋庸置疑。但燃气经燃烧后产生的二氧化硫、总悬浮颗粒物、可吸入颗粒物等对区域空气质量还是有一定影响的。此外燃气装置的防火防爆问题也不容忽视。由于国内一些生产此类锅炉的企业起步较晚、技术工艺不够成熟及稳定，使燃气锅炉的安全性得不到足够的保证，再加上某些人为的安装、使用、维修不当，使燃气锅炉爆炸、伤人的事件时有发生。
在综合考察各种采暖方式的利弊之后，空气源热泵机组作为地板采暖的热源设备虽然存在初次投入高的缺点，但它具有安全可靠、高效节能、绿色环保的特点，在现在国家提倡低碳经济、�；せ肪�、节能减排的政策引导下，随着人们的生活条件、生活素质的不断提高，空气源热泵地板采暖系统将成为今后的主要采暖方式之一。
一、地暖基本常识
1、地暖的历史
地暖的历史：地面辐射供暖（简称地暖）是一项既古老又崭新的技术。在我国地面采暖可追溯到明朝末年，如现存我国的故宫，在青砖地面下砌好烟道，冬天通过烟道传烟并合理配置出烟窗以达到把青砖温热而后传到室内，使室内产生温暖的效果。以后我国北方农村出现火墙、火炕的取暖方式，韩国、日本出现地炕。从古至今，人类不断传承文明，开拓创新，发展进步。现在随着科技时代的到来，地面供暖技术已从原始的烟道散热火炕式采暖发展成为以现代材料为热媒的地面辐射供暖。该技术早在上世纪30年代就在发达国家开始应用，我国在50年代就已将技术应用于人民大会堂、华侨饭店等工程中。
2、地暖的原理
地面辐射供暖是以整个地面为散热器，通过地板辐射层中的热媒，均匀加热整个地面，利用地面自身的蓄热和热量向上辐射的规律由下至上进行传导，来达到取暖的目的。由于在室内形成脚底至头部逐渐递减的温度梯度，从而给人以脚暖头凉的舒适感。地面辐射供暖符合中医“温足而顶凉”的健身理论，是目前最舒适的采暖方式，也是现代生活品质的象征。
3、地暖的分类
地面辐射供暖按照供热方式的不同主要分为低温热水地面辐射供暖和发热电缆地面辐射供暖。低温热水地面辐射供暖是以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。发热电缆地面辐射供暖是以低温发热电缆为热源，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。常用发热电缆分为单芯电缆和双芯电缆。
4、地暖回填注意事项
①回填和养护时都应保持压力；
②铺地砖的回填地面宜低，为日后铺地砖留出灰口，豆石与混凝土和好一起摊铺；
③养护时应适当撒水养生；
④混凝土的灰号应适中（灰号大易裂，灰号小强度不够，易造成地面塌陷）
⑤用户可在每年在使用前清洗分水器前端的过滤器，以保证水管的清洁，防止管路堵塞具体方法如下：首先关闭连接导管的进、回水阀门，然后打开过滤器，取出过滤网并清洗干净，检查过滤网有无破损、堵塞，如有损坏，应换上同规格的过滤网，按原样装好即可；
⑥地暖系统在开始供水或使用过程中，管道中可能积存空气，影响采暖效果，这时可打开分、集水器的放气阀，将气体排出，方法和传统供热相同；
⑦铺设在地面下的地暖管距地板面仅约3-4cm，砸碰、敲击地面容易伤及地暖管，因此铺设地暖管道的地面严禁敲砸、撞击等，严禁在地面上楔入任何尖锐物，以防损坏地暖管。严禁使地面承受2吨/m2以上的荷载。

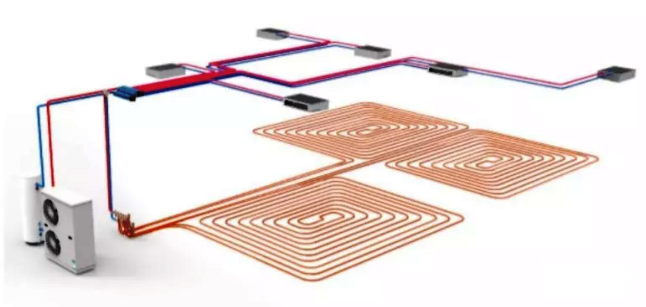

二、空气源热泵地板采暖系统
在综合考察各种采暖方式的利弊之后，空气源热泵机组作为地板采暖的热源设备虽然存在初次投入高的缺点，但它具有安全可靠、高效节能、绿色环保的特点，在现在国家提倡低碳经济、保护环境、节能减排的政策引导下，随着人们的生活条件、生活素质的不断提高，空气源热泵地暖系统将成为今后的主要采暖方式之一。
空气源热泵地暖系统热泵主机安装于屋顶、阳台墙壁上、空调主机台、室外、车库等地方，不占用房间活动空间；水箱安装于屋顶、阳台地下、阳台墙壁上、室外等，尽量少占用活动空间。
套房家庭无380V电时应采用热泵主机为5P以下220V电源的主机；别墅可采用380V电源的热泵主机。地暖承压保温水箱的容量为地暖盘管贮水量的1倍以上，水箱可放置于地下或挂于墙壁上。
主机与水箱的循环口为1寸内牙管口，水箱与地暖盘管的循环口为1寸内牙管口。考虑到采暖时间一般为每年3个月左右，主机每天工作时间可延长。3P主机可配地暖面积为60-80平方米，4P主机配80-110平方米，5P主机配100-140平方米�？悸堑匠踝胺押推路浅５褪保思涌旒游滤俣�，水箱可选择加装电热管辅助加热。
地板采暖出水温度为45-55度，回水温度为35-45度，低温热水地板辐射采暖系统的供水温度不宜超过60℃，供热系统的工作压力不得超过0.8MPa。室内设计温度为16-22度。
空气源热泵地暖系统热源设备包括：空气源热泵热水机、水箱、加热循环水泵、地暖循环水泵、补水电磁阀、电源线、管道与配件等。
三、地板采暖系统施工前注意事项
1、地板辐射采暖系统施工应避免与其它工种进行交叉施工作业，导致配合困难或责任不明耽误工期，质量难以保证。需与装修公司提前沟通，协调工作配合流程；
2、水电改造应在地板采暖系统施工进场前完成。地板采暖系统安装前，应保证施工现场水电管路施工完毕，厨房、卫生间应做完闭水试验并经过验收，施工区域地面平整清洁，无裸露的钢筋、水电管线及任何影响施工进行的设备、材料、杂物等；
3、豆石混凝土回填找装修公司做也是可以的，建议装修公司作此项目，装修公司做回填，亦可以提起重视，最大程度上减少施工中对地暖破坏的可能；
4、业主应协助协调物业公司、邻里的关系，为正常施工创造条件，包括负责到物业等有关部门办理相应的人员及设备出入证、开工及验收审批手续等。
四、地热地板如何保养？
1、初次使用时加热要循序渐进；
使用地热地板时，消费者一定要注意循序渐进地给地坪和地板加热。安装时，地表温度应保持在18℃左右。在安装前，要对水泥地面逐渐升温，每天增加5℃，直至达到18℃左右的标准为止。在安装完成后的头3天内，要继续保持这一温度，3天之后才可根据需要升温，并且每天只能升温5℃。
第一次使用地热采暖，注意应缓慢升温。首次使用时，供暖开始的前三天要逐渐升温：第一天水温18℃，第二天25℃，第三天30℃，第四天才可升至正常温度，即水温45℃，地表温度28℃～30℃。不能升温太快，太快的话，地板可能会因膨胀发生开裂扭曲现象。
长时间后再次启用地热采暖系统时，也要像第一次使用那样，严格按加热程序升温。
2、地表温度不能太高；
要注意的是，使用地热采暖，地表温度不应超过28℃，水管温度不能超过45℃，如果超过这个温度的话，会影响地板的使用寿命和使用周期。一般的家庭，冬季室温达到22℃左右，就已经很舒服了，正常升温的话，是不会影响地热地板的使用的。
3、关闭地热系统，注意降温要渐进；
随着季节的推移，当天气暖和起来，室内不再需要地热系统供暖时，应注意关闭地热系统也要有一个过程，地板的降温过程也要循序渐进，不可骤降，如果降温速度太快的话，也会影响地板的使用寿命。
4、房间过于干燥时，可以考虑加湿；
冬季气候干燥，加上使用地热采暖，地板长期处在高温的情况下，容易干裂，这时业主有必要给房间加湿，以免地板干裂变形。
装修时注意不能在地面打孔、打钉子，以免打漏地热管线，导致地热系统跑水，地板泡水报废。另外由于地板表面是散热面，地板上尽量不要做固定装饰件或安放无腿的家具，也不宜加建地台，以免影响热空气流动，导致房间取暖效果不佳。
由于地板表面温度比较高，使用地热采暖系统的房间冬天最好不要在地面直接放置盛水的玻璃器皿和瓷器，以免因受热不均，热胀冷缩，导致器皿破裂，家中“水漫金山”。
地热地板已成为家居装饰中的时尚装饰品，但大家在选购、铺装时一定要多注意细节，尤其是在保养方面，地热地板的要求就更高一些。
四、混凝土填充层施工注意事项
1、地暖加热管安装完毕且水压试验合格后48小时内完成混凝土填充层施工；
2、混凝土填充层施工应由有资质的土建施工方承担，我单位密切配合；
3、混凝土填充层施工中，加热管内水压不应低于0.6MPa,填充层养护过程中，系统水压不应低于0.4MPa；
4、填充层是用于�；に芰瞎芎褪沟孛嫖露染鹊墓乖觳�。一般为豆石混凝土，石子粒径不应大于10mm，水泥砂浆体积比不小于1:3,混凝土强度等级不小于C15。填充层厚度应符合设计要求，平整度不大于3mm；
5、地暖系统需要在墙体、柱、过门等与地面垂直交接处敷设伸缩缝，伸缩缝宽度不应小于10mm，当地面面积超过30㎡或边长超过6m时，应设置伸缩缝，伸缩缝宽度不宜小于8mm；上述膨胀缝在混凝土填充层施工前已铺设完毕，混凝土填充层施工时，应注意�；ど焖醴觳槐黄苹担�
6、混凝土填充层施工中，严禁使用机械振捣设备；施工人员应穿软底鞋，采用平头铁锹。
五、地面层装修施工注意事项
1、施工面层时，不得剔、凿、割、钻和钉填充层，不得向填充层内楔入任何物件；
2、面层的施工，必须在填充层达到要求强度后才能进行；
3、面层（石材、面砖）在与内外墙、柱等交接处，应留8mm宽伸缩缝（最后以踢脚遮挡）；木地板铺设时，应留≥14mm伸缩缝；
4、对于潮湿房间如卫生间，在填充层上部再做一遍防水。
六、初次供暖（运行调试）注意事项：
1、初次供暖（运行调试）必须在混凝土填充层的养护周期结束，填充层完全自然干燥后进行；
2、初次供暖（运行调试）时，热水升温应平缓，供水温度应控制在比当时环境温度高10℃左右，且不应高于32℃。在这个水温下，应连续运行48h；以后每隔24h水温升高3℃，直至达到设计供水温度。
七、地板辐射供暖系统使用说明
1、系统安装后当年冬季不启用，如室内温度低于5℃，应将本系统中的水用空压机全部吹出，以防系统受冻；
2、初次供暖（运行调试）应在技术人员指导下进行，未经调试严禁投入使用；
3、低温热水地板辐射采暖系统的供水温度宜采用35-50℃，不宜超过60℃，供热系统的工作压力不超过0.8MPa；
4、用户每年冬季启用地热采暖系统时，一定要严格按照规定的加热程序循环渐进，不能一步升温到位；
5、用户可在每年在使用前清洗分水器前端的过滤器，以保证水管的清洁，防止管路堵塞具体方法如下：首先关闭连接导管的进、回水阀门，然后打开过滤器，取出过滤网并清洗干净，检查过滤网有无破损、堵塞，如有损坏，应换上同规格的过滤网，按原样装好即可；
6、地暖系统在开始供水或使用过程中，管道中可能积存空气，影响采暖效果，这时可打开分、集水器的放气阀，将气体排出，方法和传统供热相同；
7、铺设在地面下的地暖管距地板面仅约3-4cm，砸碰、敲击地面容易伤及地暖管，因此铺设地暖管道的地面严禁敲砸、撞击等，严禁在地面上楔入任何尖锐物，以防损坏地暖管。严禁使地面承受2吨/m2以上的荷载。
