分享空气源热泵高效两联供和二联供优化配置方案
一、空气源高效两联供和低效两联供的主要区别

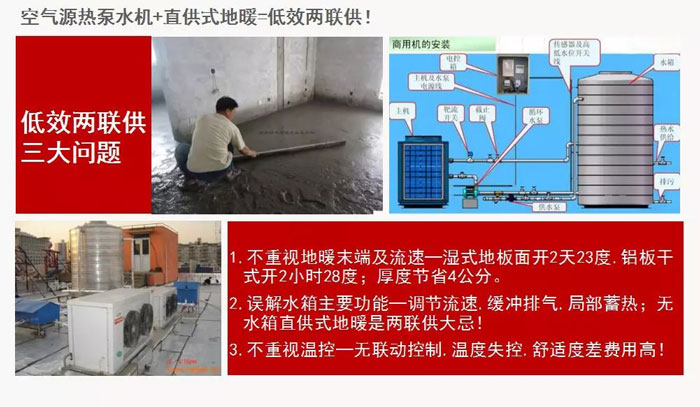

首先，空气源高效两联供和低效两联供的主要区别是什么?经差异化实验对比，主要区别在于地暖末端结构和连接方式。因为大家也清楚低效两联供就是空气源热泵水机+直供式地暖，所以容易出现问题的地方就是配置的地暖末端系统!
其次，导致对两联供技术不成熟的误解原因：不重视地暖末端及流速、误认为水箱的主要功能是蓄热而非降低流速、不重视联动温控等造成的。
主要表现为：
1、不重视地暖末端结构及流速，导致湿式地板面开启2天后才能达到23度。而使用铝板干式高效地暖则开启2小时就可以达到28度，铺装厚度可节省4公分。
2、误解了水箱的主要功能，因为水箱的主要功能就是调节流速、缓冲排气、局部蓄热，其次，无水箱直供式地暖是两联供大忌。
3、不重视温控，这样会导致无联动控制、温度失控、舒适度变差，以及增加采暖费用。

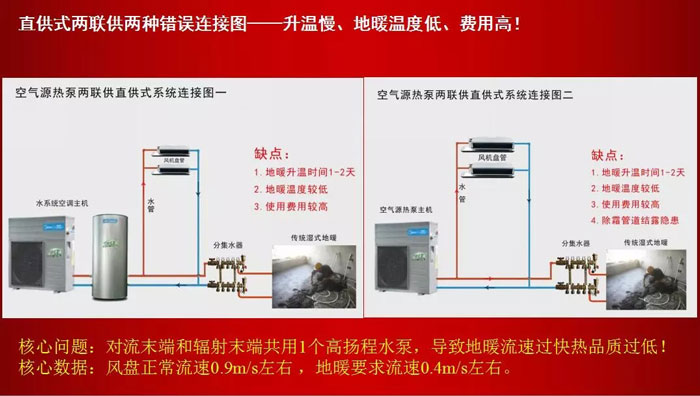

根据前面两联供的问题查找，我们发现很多两联供系统图是错误的，并做了两种错误连接的示范，如下图：
可以得出结论：无水箱直供式地暖是两联供大忌。而且这一点在北方地区没什么感觉，在南方地区很明显!
二、不同地暖末端系统对两联供品质影响差异
既然说到差异化，那就要做不同地暖末端系统客观比较，包括表面温度、升温时间、盘管长度、总成厚度四方面的主要数据。
1、不同地暖末端优缺点对比：
1)传统DN16或20管湿式地暖末端：混装户型地板面温度过低约23度;每回路最大可铺13m2。
缺点：地板区不够热;占10公分层高;升温过慢白天不能关;向下传热损失较大不够节能;热惰性大难做辐射供冷补充!
优点：地砖面温度舒适;初投资略低。
2)常规DN16管干式地暖末端：房间地板面约25度;每回路最大可铺15m2;节省5公分层高。
缺点：地板区温度略低;初投资略高;供冷辐射量较小。
优点：地砖面温度高;不额外占层高;升温快褪温适中白天可以关;地面绝热使用费相对低;夏季空调更凉爽。
3)毛细管湿式地暖末端：地板面温度约25度;每回路最大铺5m2。
缺点：地板区温度略低;占10公分层高;升温慢白天不能关;向下传热损失较大不够节能;热惰性大难做辐射供冷补充;回路多难施工;初投资较高。
优点：地砖面温度舒适;毛细管宣传概念强。
从以上不同地暖末端的优缺点对比中，可以看出主要是表面温度、升温时间、盘管长度、总成厚度方面进行比较。其中，表面温度直接影响室内温度;升温时间影响用户体验;盘管长度影响流速;总成厚度影响层高。
2、不同地暖末端技术详细对比：

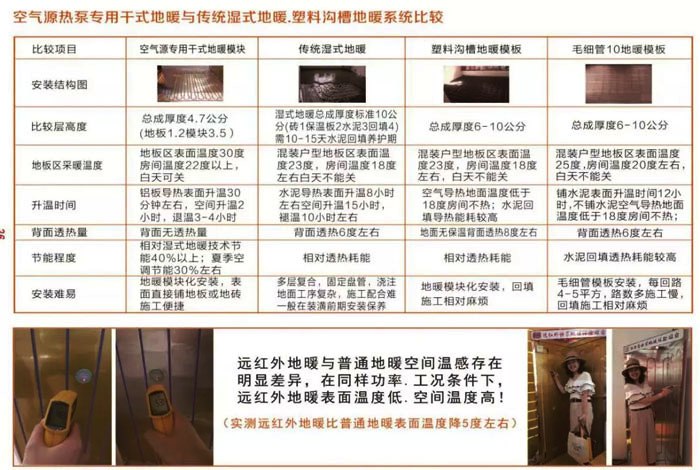

上图，是4种不同地暖末端系统的详细比较，大家可以对比一下，你会发现不同的地暖末端系统带来的功能和体验都不同。而且这里面涉及到的技术问题很多，比如南方地区很多两联供地暖做不热等。以上表格是我准备了很久才整理出来的，可以说是两联供真正的干货，因为你可以直接拿来用。

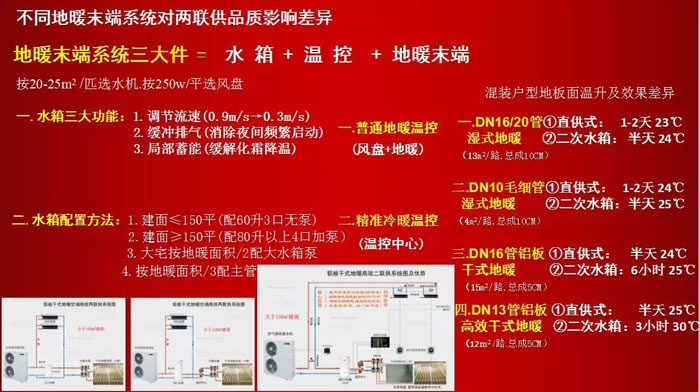

3、不同地暖末端系统对两联供品质影响上的差异：
我们所说地暖末端系统三大件，就是水箱+温控+地暖末端，想要把两联供系统做好，就要掌握下面这些技术和方法。
1)水箱：
A.水箱的三大功能：①调节流速和压力，实现0.9m/s→0.4m/s的低流速和低于0.3MPa的低水压;②缓冲排气，得以消除夜间频繁启动;③局部蓄能，实现缓解化霜、降温的作用。
B.水箱的配置方法：①建面≤150m2，配3口60升的水箱，不需要加水泵，适合中小型建筑面积;②建面≥150m2，配4口80升以上的水箱，需要加水泵;③大宅按地暖面积/2配水箱容量;④按地暖面积/3配主管内径。
2)控制：
A.普通地暖温控，也就是风盘控制系统+地暖控制系统。冬季只能开地暖控制系统，夏季只能开风盘控制系统。
B.精准冷暖温控，也就是温控中心。这一块是目前比较稀缺的，也对两联供系统的舒适性和节能性有很大的帮助。但是有一点，如果要做地面辐射供暖补充就必须要采用温控中心。这里所讲的带地面制冷的两联供叫高效二联供，对流辐射双末端同时运行，就像东北二人传，这种叫法比较形象好理解，与双末端单独运行的两联供有个区分。
3)地暖末端：(以下结果数据是指房间升温时间和混装户型地板表面温度)
A.DN16或20管用水泥回填的属于湿式地暖：①直供式连接，1～2天约23℃;②二次水箱，半天24℃(13m2/路，总成10cm)
B.DN10毛细管属于湿式地暖：①直供式，1～2天24℃;②二次水箱，半天25℃(4m2/路，总成10cm)
C.DN16管铝板属于干式地暖：①直供式，半天24℃;②二次水箱，6小时25℃(15m2/路，总成5cm)
D.DN13管铝板属于高效干式地暖：①直供式，半天25℃;②二次水箱，3小时30℃(12m2/路，总成5cm)
以上的数据是对前面介绍的细化，大家可以明显看出越到后面效率越高，效果也很明显。

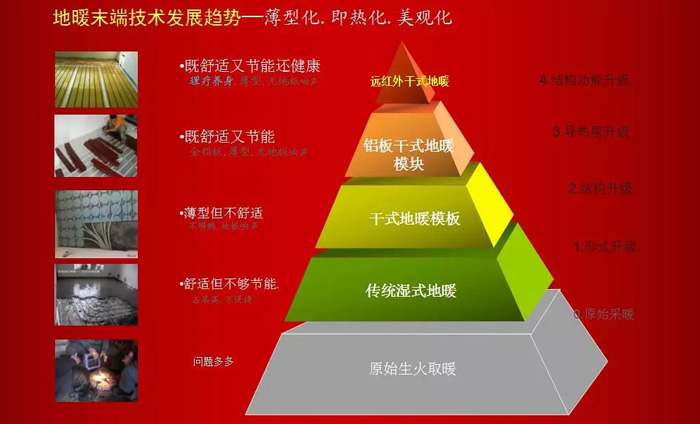

上图是我做的一个地暖末端在技术上的发展趋势：薄型化——即热化——美观化，这个大家可以看图了解一下，具体我就不作解说了。
4、空气源热泵铝板干式地暖高效末端
空气源热泵铝板干式地暖高效末端主要采用沟槽铝板、隔热反射布和高密度环保挤塑板三层复合，具有大面积单管槽三层结构技术优势，适合40°～45°热泵水温，散热量高达140W，抗压强度达20吨/m2。

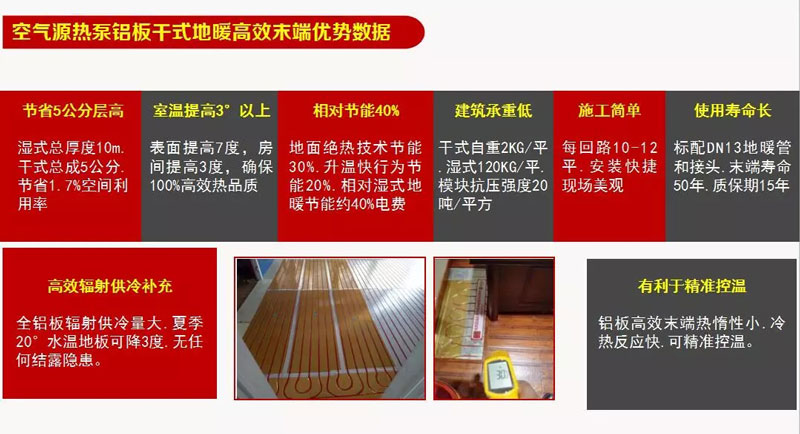

其中，系统标配：1)全铝板干式地暖�？�;2)分水器;3)DN13地暖管;4)专用接头。这里我做了一个空气源热泵铝板干式地暖高效末端优势数据图，这个很宝贵，具体优势大家可以看下图：

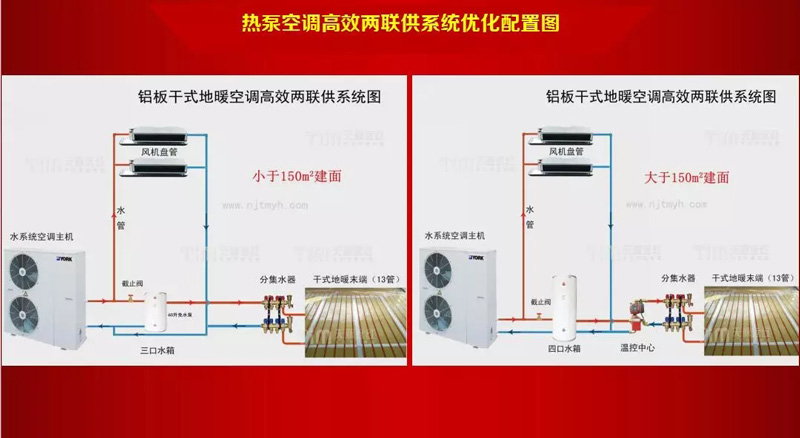

三、空气源热泵高效两联供系统优化配置方案
根据空气源热泵高效两联供系统的优点和特点，我们做了差异化两联供的对比和细化，然后提出了高效两联供的优化配置方法和营销方案，具体内容包含：
1、高效两联供(二联供)系统标配要点
1)主机。每匹管20m2～25m2干式地暖，大面积平层或复式楼建议采用水力�？�。
2)水箱。150m2以下选60升三口水箱(免水泵);150m2以上选120升左右四口水箱加循环泵;大宅按地暖面积1/2配水箱容量;按地暖面积1/3配主管。
3)温控。带地面辐射供冷补充必配温控中心(二联供);不带地面供冷配循环泵和常规温控器(两联供)。
4)末端。DN13管铝板高效末端每路10m2左右(3.5公分厚)，表面直接铺地板或地砖;混装户型地板区可用加厚5.5公分�？�。
2、现有中央空调单一风机盘管末端存在的不足：
1)空调干燥;
2)噪音和吹风感较大;
3)空调病;
4)制冷采暖不够舒适;
5)不够节能。
3、空气源干式地暖高效两联供优势：
1)冬季无噪音舒适度高;
2)冬季地暖无空调病;
3)夏季空调更舒适;
4)系统更节能(节能回收期12年);
5)初投资相对降低。
4、空气源两联供高效营销方法——差异化地暖试验台：
1)让客户直观看到结构及实际使用数据差异;
2)让客户用手摸到表面和背面温度差异;
3)让客户用身体直观体验到不同系统的功能结果差异。

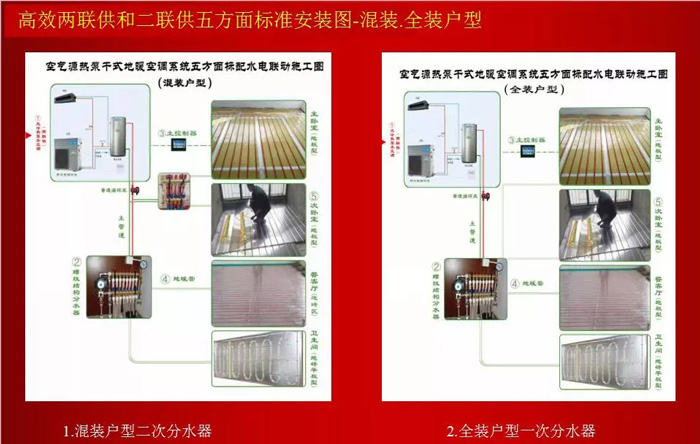

5、大户型采用水电联动、高效两联供和三联供落地配置方案：
1)空气源水系统+高效水地暖末端系统(卧室快装电地暖)，空调地暖两联供方案最优!

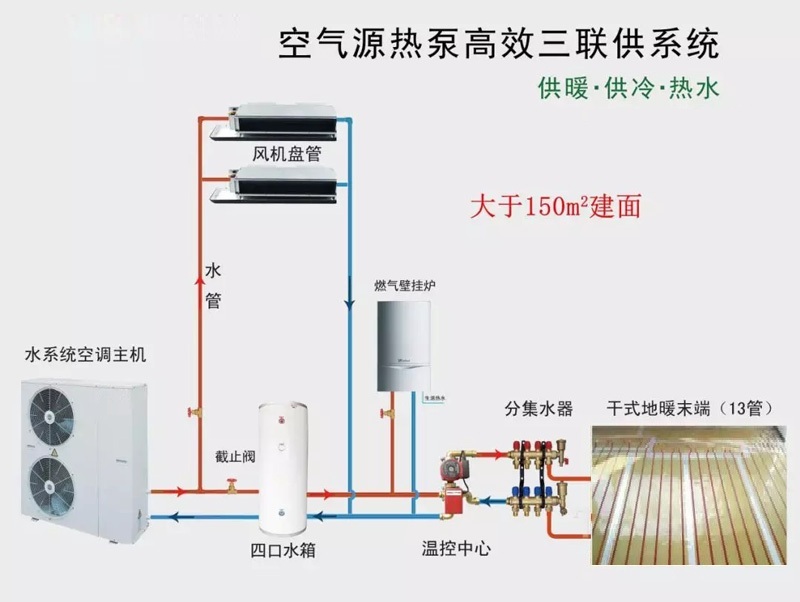

2)空气源水系统+高效水地暖末端系统(卧室快装电地暖)+壁挂炉，空调地暖热水三联供方案最优!

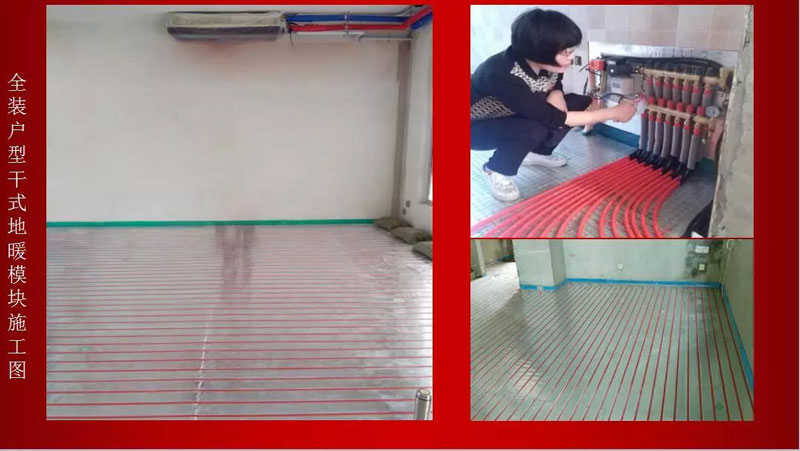

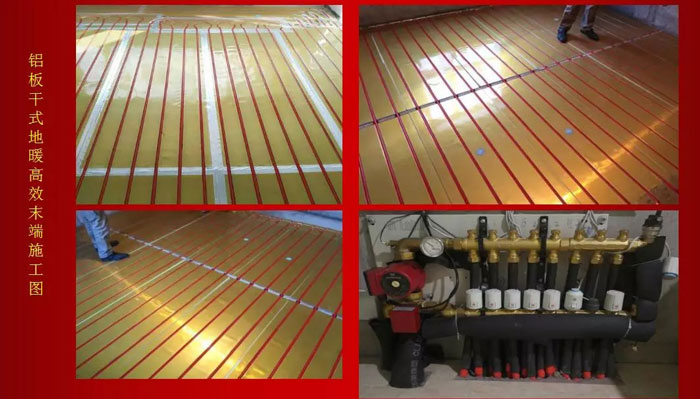

四、高效两联供简易施工配合及案例施工图
空气源干式地暖两联供施工配合要点：
1、地面平整度及找平厚度
地砖区对地面平整度无严格要求，地板区地面平整度必须达到铺地板要求，否则有地板响声!
2、地暖�？槠躺枋奔�
混装户型采用二次分水器、局部�；ぁ⑺缌�、地砖后贴四种过管工艺。地砖区�？樵谔┣捌躺�，可与主管道一并施工;地板区�？樵谄痰匕迩捌躺瑁胫骰徊⑹┕�;不用水泥回填干式地暖施工配合相对更简单!
3、水电线管布置要求
沿墙根30cm预留布管，地暖�？槠躺韬笥盟嗄ㄆ�;中间布管必须开槽下地，否则地暖热损大且有严重地板响声!
4、�？槠躺杓氨；�
�？槠躺枨靶璞３址考涞孛嬲�;先铺防潮垫后铺�？�，局部�；すひ詹捎媒汉习寤蚬韪瓢灞；�，二次分水器及地砖后贴工艺不需要表面�；�。
5、管道试压
管道施工完毕注水试压，试验压力为6kg，压力表长期保压，移交装修贴砖和铺地板后，严禁地面打孔。
干式地暖简易施工三句话：
1、确认地平面达铺地板要求：房间对角高低差小于1.5公分、每2沿米地面偏差小于5毫米�？梢韵匕逑焐侍�。
2、先铺防潮垫后铺�？��？梢韵匕寰植克扇砦侍�。
3、大面积中间放置木楞骨，边角及过门处用水泥抹平处理�？梢韵匕寤味扒礁扇砦侍�。
最后，总结一下：
1、空气源热泵+(水箱+普通温控+干式地暖高效末端)=高效两联供

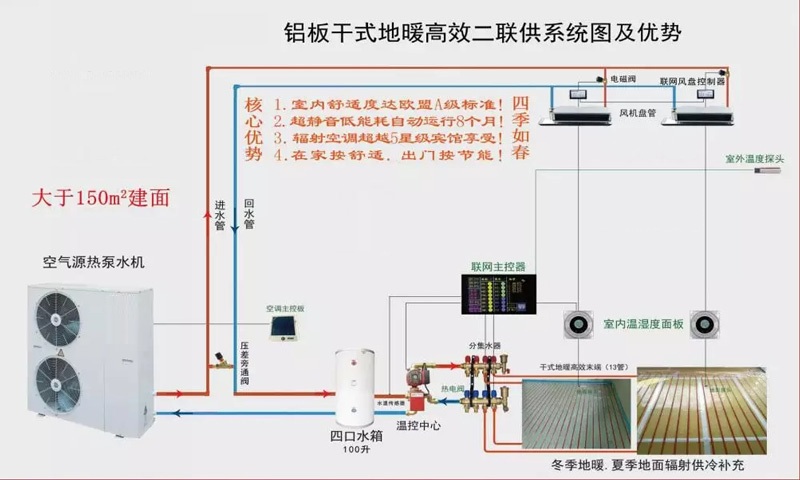

2、空气源热泵+(水箱+冷暖温控中心+干式地暖高效末端)=高效二联供
高效两联供和高效二联供并不是概念问题，而是有功能差异依据的。以上就是我今天讲解的内容，谢谢大家!
