镇江空气源热泵FCH地面调温冷暖系统体验店设计施工总结
项目名称：江苏省镇江市空气源热泵地面调温冷暖系统
项目地址：江苏省镇江市
项目工期：2018.8.1---2018.8.7
项目概述：该项目为平层，空调面积共106㎡。
设计概况
1. 主机的选择
按照120W/㎡的冷指标估算值计算。
总冷负荷 = 面积 * 冷指标
12.72 kW = 87 ㎡ *120W/㎡ /1000 kW
主机按照计算所得的总冷负荷值根据主机样册选取主机，根据样册选取雅凯的主机。
2.风机盘管的选择
风机盘管按照风量选取。
风量 = 面积 * 层高 * 换气次数
106㎡ * 3 m * 10次/h= 3180m3/h。
共选取4台风盘：FP-68两台，FP-85 一台，FP-102一台。
3.地暖设计
项目采用地面调温专用�？�，10mm地暖管，管间距为50mm，每路管长为70—80米之间，每路4.2㎡。项目实铺面积78㎡，设计为6路分集水器，一分三接头。
4.系统控制
系统采用气候补偿技术加室内温度修正技术，实时根据露点变水温的技术。通过控制器配合泵站，自动控制末端的供水温度，实现系统冷热量按需求供给。从而实现节能。确保了夏季地面不结露。
安装概况
地暖施工：
1. 铺设挤塑板
2. 铺设加厚反射膜及边角保温条
3. 铺地暖�？�
4. 铺设地暖管
5. 地暖管排气、试压检验
6. 回填
施工图片实拍：

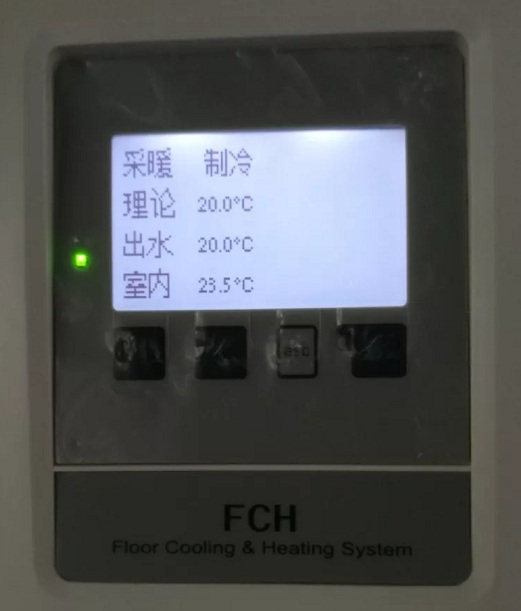

系统调试

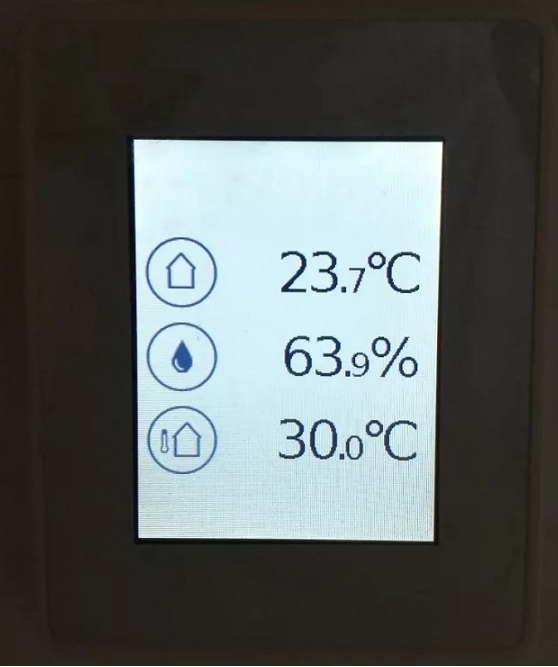

调试效果

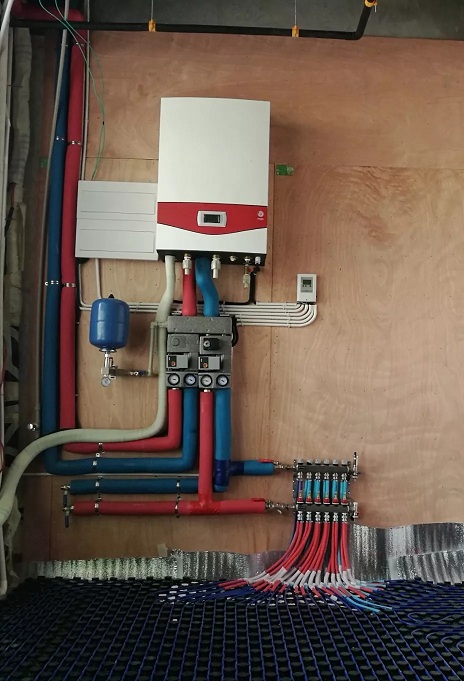

系统展示
FCH系统特点：
系统采用空气源热泵风机盘管地暖两联供，冬季可单独开启风机盘管制热或地暖，室内恒温在20°以上。夏季可开启风机盘管单独制冷或风机盘管与地暖同时制冷，室内恒温26°以下。泵站的混水中心精确调节混水比例，夏季地板辐射可控制地暖管供水18℃左右，回水22℃左右，实现地暖“大流量，小温差”的理想效果。风盘供水7℃，回水12℃，下供上回，增强换热效果。冬季用地板辐射采暖，供水温度在35—45℃之间，不大于60°，防止损坏地暖管影响寿命。低温供水有利于延长地暖管的使用年限和室内地板温度的均匀性提高舒适度。
